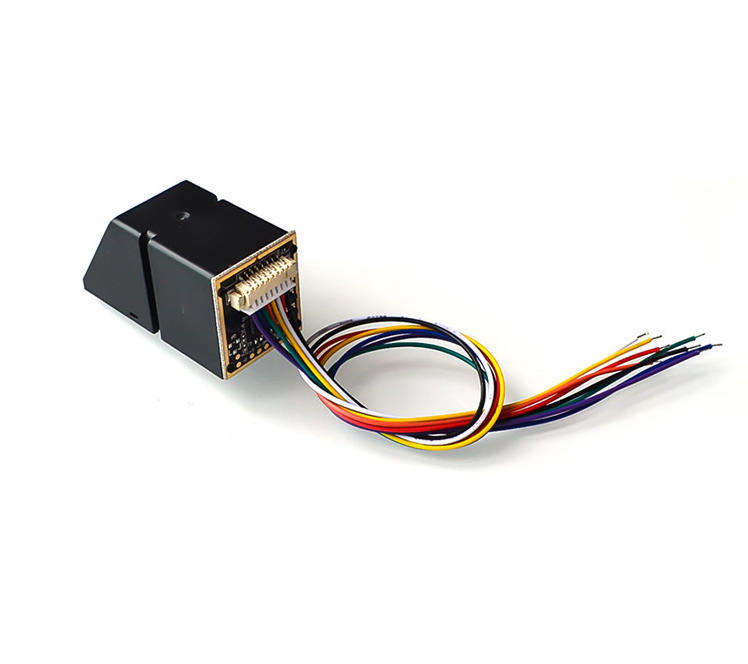

AS608 光學指紋感測器 指紋模組

傑森實測可以用在Arduino上哦！

Adafruit Fingerprint Sensor Library下載網址：
https://github.com/…/Adafruit-Fingerprin…/archive/master.zip

範例和教學的貼文網址：http://goo.gl/EaDZgD

一、外形尺寸  （23.3*20.3*48.1）

二  產品概述

       JM-101指紋模塊為集成了光路和指紋處理部分的一體化指紋處理模塊，具有體積小、功耗低、接口簡單的
       特點，可靠性高、識別速度快、乾濕手指適應性好，指紋搜索速度快。

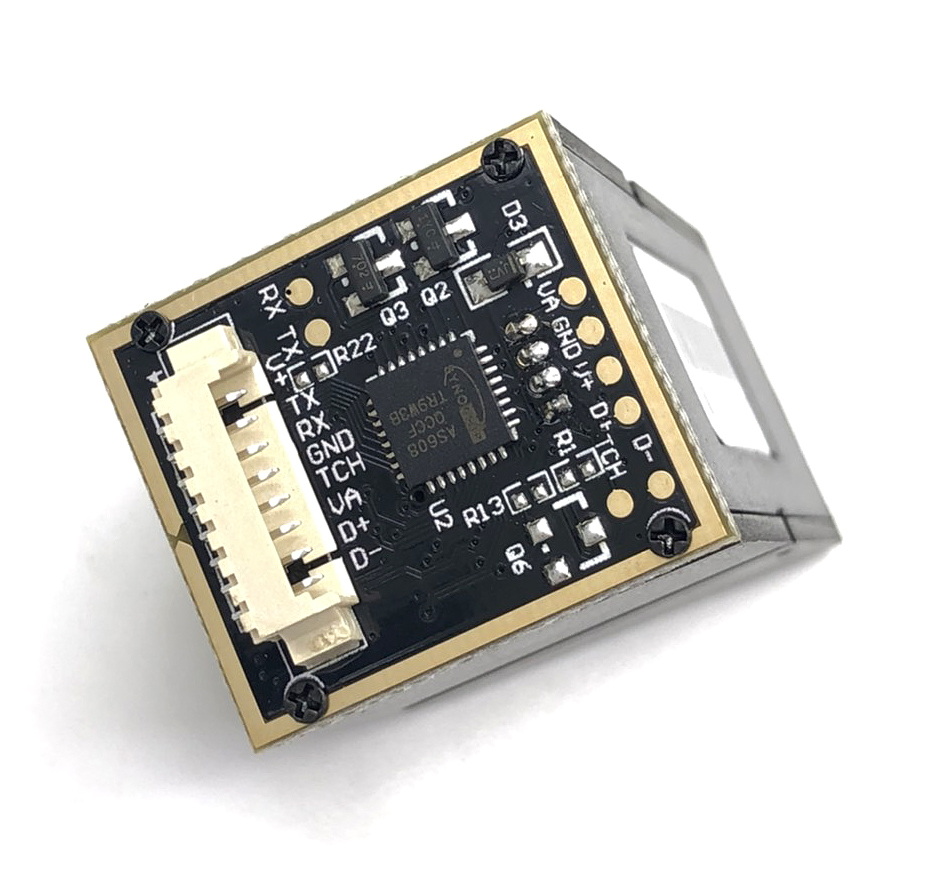

       JM-101模塊通訊接口為USB和UART兩種通信接口。

三  工作原理

 1、指紋特徵:指紋算法從獲取的指紋圖像中提取的特徵，代表了指紋的信息。指紋的存儲、比對和搜索等都是         通過操作  指紋特徵來完成的。

2、指紋處理包含兩個過程：指紋登錄過程和指紋匹配過程［其中指紋匹配分為指紋比對（1:1）和指紋搜索
    （1:N）兩種方式］ 。
    指紋登錄時，對每一枚指紋錄入 2 次，將 2 次錄入的圖像進行處理，合成模板存儲於模塊中。

    指紋匹配時，通過指紋傳感器，錄入要驗證指紋圖像並進行處理，然後與模塊中的指紋模板進行匹配比較
   （若與模塊中指定的一個模板進行匹配，稱為指紋比對方式，即 1:1 方式；若與多個模板進行匹配，稱為指
    紋搜索方式，即1:N方式） ，模塊給出匹配結果（通過或失敗） 。

三  技術參數

 供電電壓： DC  3.3V

供電電流： 工作電流：<60mA

峰值電流：<60mA

指紋圖像錄入時間：＜1.0秒

窗口面積： 15.3╳ 18.2 mm

分辨率：500dpi
