433M超再生模組 含無線發射器、接收器

範例教學：goo.gl/Udr4XH

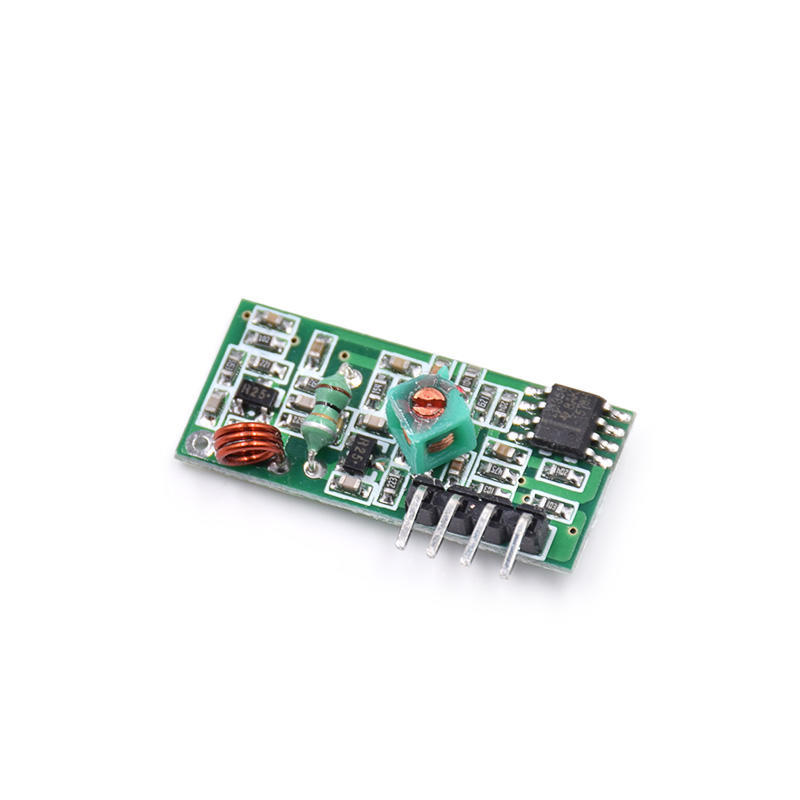

接收模組資料：

實際工作距離：50-100米

工作電壓：DC5V

靜態電流：4MA

接收頻率：433.92MHZ

接收靈敏度：－105DB

尺寸：30*14*7mm  外接天線：32CM單芯線，繞成螺旋狀

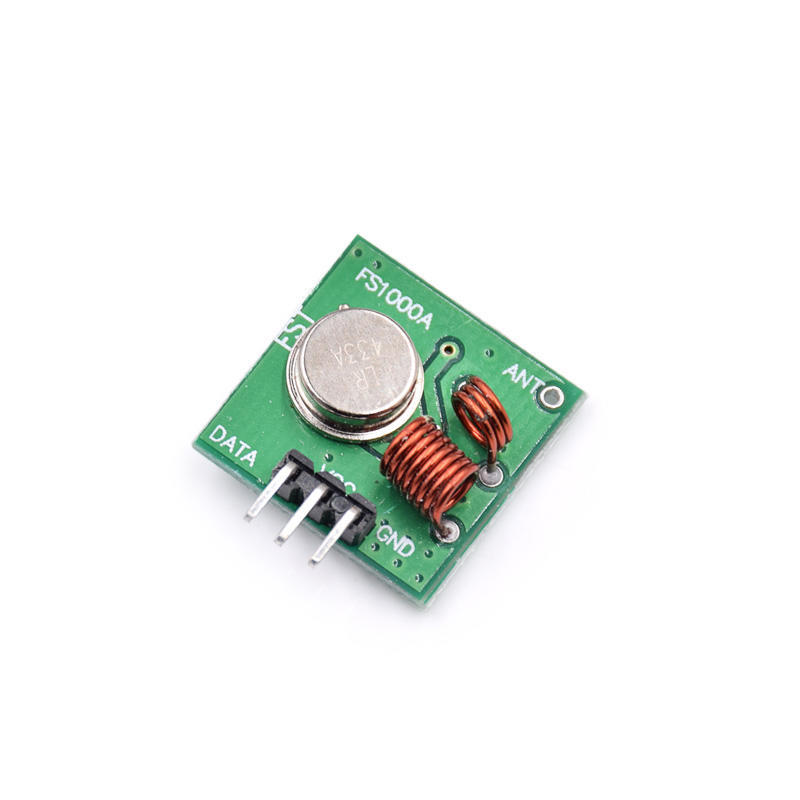

發射頭技術參數

產品型號：MX-FS-03V

發射距離：20-200米（電壓不同，效果不同）

工作電壓：3.5-12V

外型尺寸：19*19mm

工作方式：AM

傳輸速率：4KB/S

發射功率：10mW

發射頻率：433M

外接天線：25cm普通多芯或單芯線

引腳排列從左→右：（DATA；VCC；GND）

應用環境

遙控開關、接收模塊、摩托車、汽車防盜產品、家庭防盜產品、電動門、捲簾門、窗、遙控插座、遙控LED、遙控音響、遙控電動門、遙控車庫門、遙控伸縮門、遙控卷閘門、平移門、遙控開門機、關門機等門控系統、遙控窗簾、報警主機、報警器、遙控摩托車、遙控電動車、遙控MP3等。

備註

VCC電壓要與模塊工作電壓一致，且要做好電源濾波；

天線對模塊的接收效果影響很大，最好接1/4波長的天線，一般採用50歐姆單芯導線，天線的長度433M的約為17cm；

天線位置對模塊接收效果亦有影響，安裝時，天線儘可能伸直，遠離屏蔽體，高壓，及干擾源的地方；使用時接收頻率、解碼方式及振盪電阻應與發射匹配.
