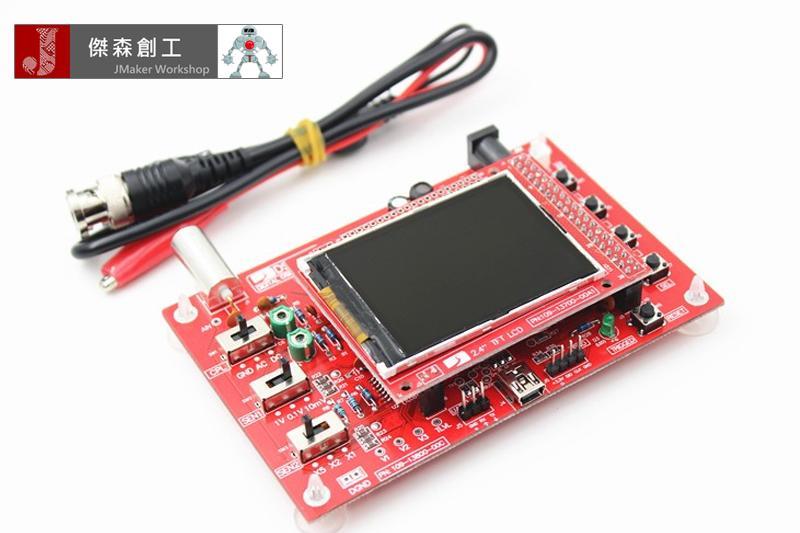

DSO138 示波器 開源STM32示波器 製作套件 完成品

主機部份已組裝完成，立即可用。

外款需自行安裝。

最高即時取樣率：1Msps

精度：12Bit

取樣緩衝器深度：1024位元組

模擬頻帶寬度： 0 - 200KHz

垂直靈敏度：10mV/Div – 5V/Div (按1-2-5 方式遞進)

垂直位移可調，並帶有指示

輸入阻抗：1MΩ

最高輸入電壓：50Vpp（1:1探頭），400Vpp（10:1探頭）

耦合方式包括DC/AC/GND

水準時基範圍：10μs/Div – 50s/Div (按1-2-5 方式遞進)

具有自動、常規和單次觸發方式，方便捕捉瞬間波形

可用上升或下降邊沿觸發

觸發電平位置可調，並帶有指示

可觀測觸發之前的波形(負延遲)

可隨時凍結波形顯示(HOLD 功能)

自帶1KHz /3.3V方波測試信號源
