TCS230 TCS3200D 顏色識別模組 顏色感測器

顏色感測器原理

   TCS230採用8引腳的SOIC表面貼裝式封裝，在單一晶片上集成有64個光電二極體。這些二極體共分為四種類型。

其中16個光電二極體帶有紅色濾波器；16個光電二極體帶有綠色濾波器；16個光電二極體帶有藍色濾波器；其餘16個不帶有任何濾波器，可以透過全部的光資訊。

這些光電二極體在晶片內是交叉排列的，能夠大限度地減少入射光輻射的不均勻性，從而增加顏色識別的準確度；另一方面，相同顏色的16個光電二極體是並聯連接的，均勻分佈在二極體陣列中，可以消除顏色的位置誤差。

工作時，通過兩個可程式設計的引腳來動態選擇所需要的濾波器。該感測器的典型輸出頻率範圍從2 Hz~500 kHz，用戶還可以通過兩個可程式設計引腳來選擇100%、20%或2%的輸出比例因數，或電源關斷模式。輸出比例因數使感測器的輸出能夠適應不同的測量範圍，提高了它的適應能力。例如，當使用低速的頻率計數器時，就可以選擇小的定標值，使TCS230的輸出頻率和計數器相匹配。

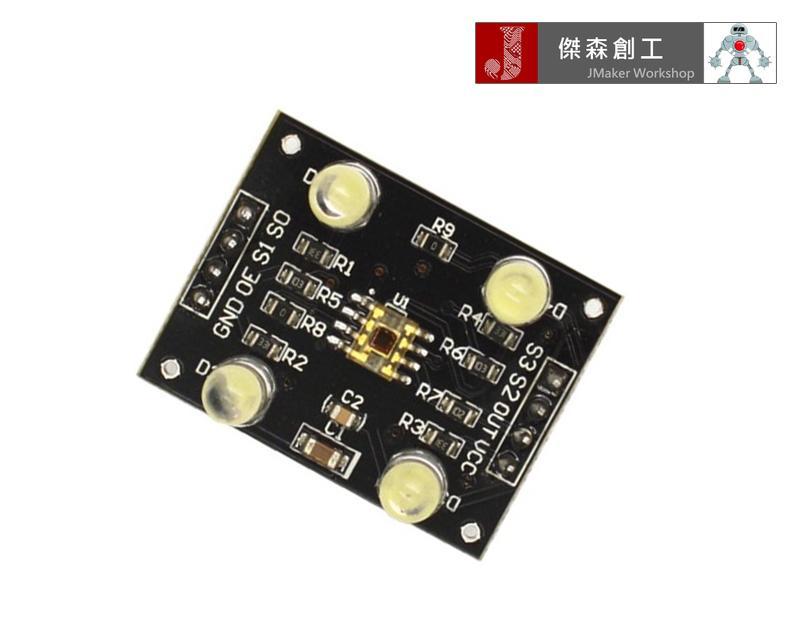

產品簡介：

1、採用-進口晶片TCS3200 PCB板採用鍍金工藝

2、TCS3200是TCS230升級版本，效果更好

3、供電電源3-5v

4、抗光干擾

5、白色LED，可控制亮，滅。

6、可檢測不發光物體顏色

7、PCB尺寸：(L)33mm*(W)25mm
