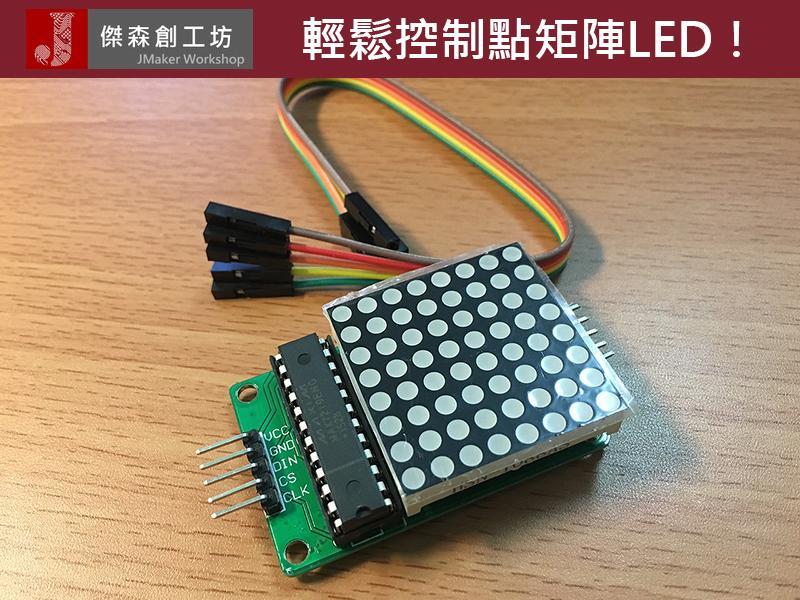

MAX7219 LED 點陣顯示模組 8x8

產品特色

MAX7219 是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器與8位數字的7段數字LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃瞄回路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。

一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。MAX7219同樣允許用戶對每一個數據選擇編碼或者不編碼。

整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃瞄限制寄存器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式。

參數規格

1.單個模塊可以驅動一個8*8共陰點陣

2.模塊工作電壓：5V

3.模塊尺寸：長5釐米X寬3.2釐米X高1.5釐米

4.帶4個固定螺絲孔，孔徑3mm，可使用本店M3銅柱固定

5.模塊帶輸入輸出接口，支持多個模塊級聯

接線說明：

1.模塊左邊為輸入端口，右邊為輸出端口。

2.控制單個模塊時，只需要將輸入端口接到CPU

3.多個模塊級聯時，第1個模塊的輸入端接CPU，輸出端接第2個模塊的輸入端，第2個模塊的輸出端接第3個模塊的輸入端，以此類推...

VCC  →  5V

GND  →  GND

DIN  →  P22

CS   →  P21

CLK  →  P20
