簡易伺服馬達測試器 馬達測試儀 舵機測試

傑森實測，用SG90測試，歸零沒問題，左右兩邊只能測到各45度哦，請大家注意！

用於歸零、簡易的檢測，應該是夠用了。

產品規格:

(1)輸出：≤15mA (5.0)

(2)輸入：DC 4.2-6.0v

(3)輸出信號：1.5ms±0.5ms

(4)尺寸：46*32*17MM

(5)重量：8g

(6)調節方式：手動,自動,中位.

特點:能夠很方便的檢測和設定伺服器的虛位，抖動和中位.

可連接兩組舵機或電調；單片機控制，穩定性好、精度高。旋轉旋鈕，即可檢測舵機。

如果連接電子調速器(有刷或無刷均可)，即可擺脫遙控設備進行手動調速，用於測試調

速器或馬達性能非常實用，不用再繁瑣地連接遙控器和接收機了。它相當於一個“手

動接收機”的功能，通過旋鈕模擬發射機打舵

使用說明：

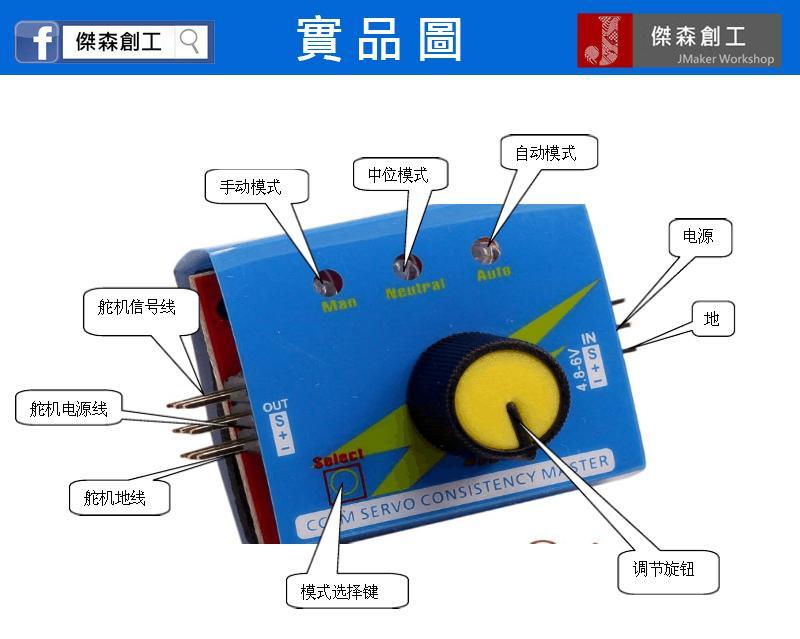

參照圖片，左邊接舵機，分上中下3組，可接3個舵機；

右邊單排插針接電源，靠近邊上為負極（可看識別字號），接電池負極，千萬注意不可接反，若電源接反將燒掉IC；

S識別字對應的針腳，不用理會。

接通電源，藍色燈會同時亮，然後只亮左邊第一個，為手動調節電位器測試，按按鍵，中間燈亮，為歸中測試；第三個燈亮，自動測試。

測試電調的接法和接舵機一樣，但是就輸入端就不要再接電源了，測試馬達需先接電調，跟測電調一樣！
