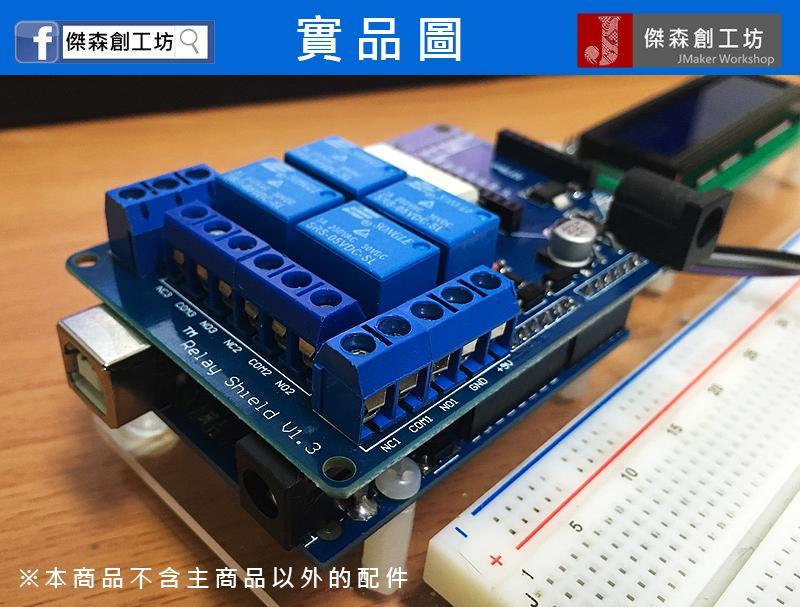

4路 繼電器擴展板 Relay Shield V1.3 5V

4路繼電器擴展板 支援xbee無線模組

可安裝於Arduino Uno、Leonardo、Mega2560上，無敵方便！

簡介

Arduino專用Relay Shield，支援4路3A繼電器控制，xbee無線模組等。

獨立外部電源供電和光耦隔離，有效避免被控器件的電磁干擾。

規格

外部供電電源電壓：7～12V（>200mA）

繼電器最大轉換電壓：240VAC/60VDC

繼電器最大轉換電流：5A

觸點負載能力：1A 250VAC , 3A 120VA / 24VDC

繼電器數量：4

無線輸出介面：（串口）xbee/Bluetooth Bee/Wireless Programming Module

佔用Arduino埠：（無線模組）D0,D1

各繼電器腳位對映如下：

Relay1 D7
Relay2 D6
Relay3 D5
Relay4 D4
