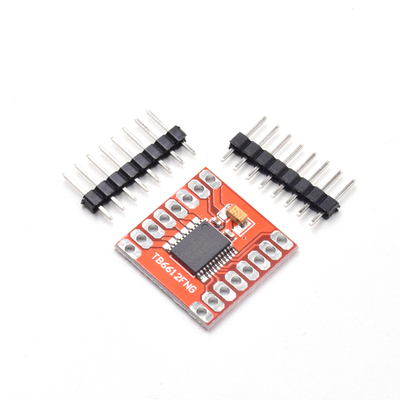

小體積 TB6612FNG馬達驅動模組 高性能超越L298N

該模組相對於傳統的L298N效率上提高很多,體積上也大幅度減少，在額定范圍內，芯片基本不發熱，當然也就顯得更加嬌貴,所以我們建議有一定動手能力的朋友使用,接線的時候務必細心細心再細心，注意正負極性。

TB6612的的用法：
TB6612是雙驅動，也就是可以驅動兩個電機
下面分別是控制兩個電機的IO口
STBY口接單片機的IO口清零電機全部停止，置1通過AIN1 AIN2，BIN1，BIN2 來控制正反轉

VM  接10V內電源
VCC 接5V電源
GND 接地
驅動1路
PWMA      接單片機的PWM口

真值表：
AIN1 0      0      1
AIN2 0      1      0
     停止 正傳   反轉
A01
AO2   接電機1的兩個腳
驅動2路
PWMB     接單片機的PWM口

真值表：
BIN1 0      0      1
BIN2 0      1      0
     停止 正傳   反轉

B01
BO2   接電機2的兩個腳
重量：3.2克左右

兩排針腳之間間距是1.65CM
尺寸：18* 21mm
