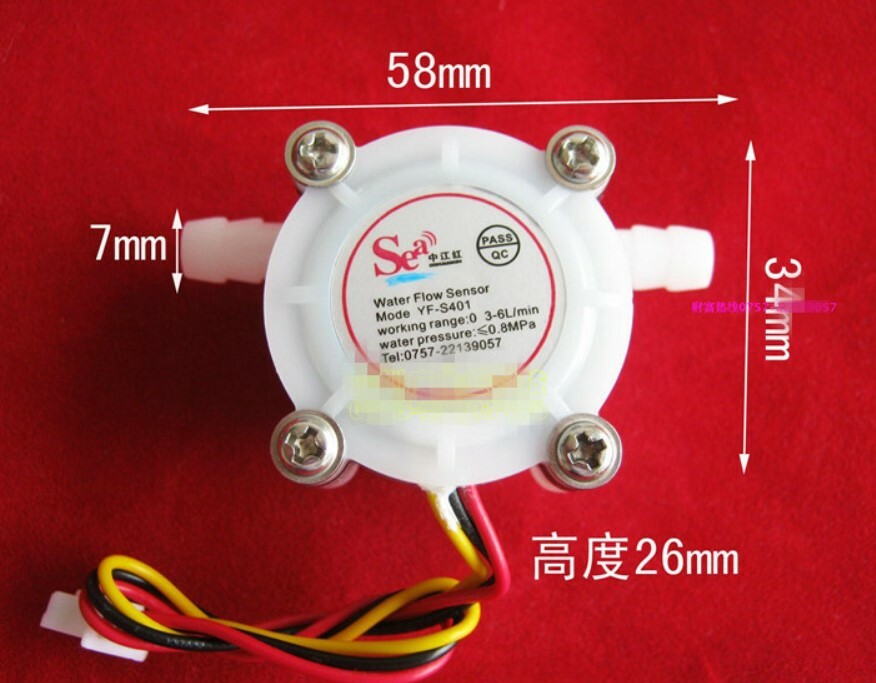

YF-S401 水流量感測器 接6mm軟管

水流量傳感器主要由塑料閥體 、水流轉子組件和霍爾傳感器組成。

它裝在熱水器進水端，用於檢測進水流量，當水通過水流轉子組件時，

磁性轉子轉動並且轉速隨著流量變化而變化，霍爾傳感器輸出相應脈沖

信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。

注意事項：

• 嚴禁劇烈沖擊以及化學物質的侵蝕。
• 嚴禁拋擲或碰撞。
• 介質溫度不宜超過120度

輸出波形圖： 方波

引出線方式：

1 紅  IN   接正極

2 黃  OUT  信號輸出線

3 黑  GND  接負極

4 綠  R    溫度感應（3950K 50K或3950K請客戶根據自己的要求選）

頻率：F=5.5*Q(L/Min)-3  誤差：±2%   電壓：3.5-24VDC,電流不能超過10mA，流完一升水輸出330個脈沖

即頻率計算=常數5.5*單位流量（L/min）*時間（秒）-3

產品特點

1、本產品外觀輕巧靈便,體積小,便於安裝.

2、葉輪內部鑲有不鏽鋼軸，上下穿通分散受力點永遠耐磨.

3、密封圈採用日本進口丁晴膠製作，上下受力的結構永不漏水.

4、霍爾元件採用進口,並且用灌封膠封裝,防止進水,永不老化.
